Seat Altea 2014 Manuel du propriétaire (in French)

299
Situations diverses

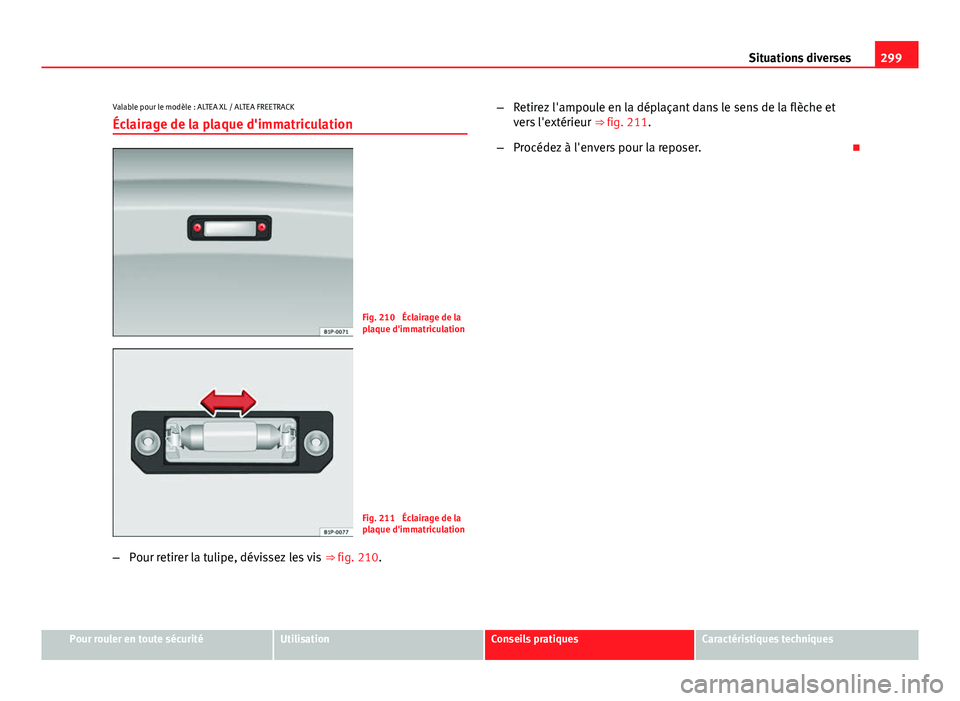

Valable pour le modèle : ALTEA XL / ALTEA FREETRACK Éclairage de la plaque d'immatriculation
Fig. 210 Éclairage de la
plaque d'immatriculation
Fig. 211 Éclairage de la
plaque d'immatriculation
– Pour retirer la tulipe, dévissez les vis ⇒ fig. 210.–
Retirez l'ampoule en la déplaçant dans le sens de la flèche et
vers l'extérieur ⇒ fig. 211.
– Procédez à l'envers pour la reposer. 
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques

300Situations diverses

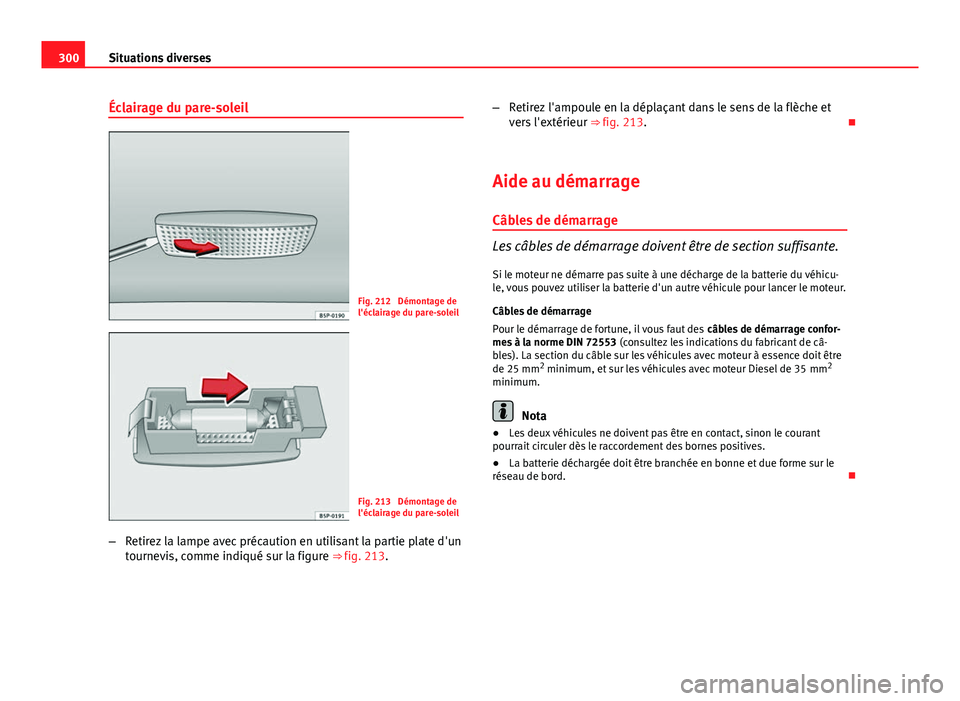

Éclairage du pare-soleil
Fig. 212 Démontage de
l'éclairage du pare-soleil
Fig. 213 Démontage de
l'éclairage du pare-soleil
– Retirez la lampe avec précaution en utilisant la partie plate d'un
tournevis, comme indiqué sur la figure ⇒ fig. 213. –
Retirez l'ampoule en la déplaçant dans le sens de la flèche et
vers l'extérieur ⇒ fig. 213. 
Aide au démarrage Câbles de démarrage
Les câbles de démarrage doivent être de section suffisante.
Si le moteur ne démarre pas suite à une décharge de la batterie du véhicu-
le, vous pouvez utiliser la batterie d'un autre véhicule pour lancer le moteur.
Câbles de démarrage
Pour le démarrage de fortune, il vous faut des câbles de démarrage confor-
mes à la norme DIN 72553 (consultez les indications du fabricant de câ-
bles). La section du câble sur les véhicules avec moteur à essence doit être
de 25 mm 2
minimum, et sur les véhicules avec moteur Diesel de 35 mm 2
minimum.
Nota
● Les deux véhicules ne doivent pas être en contact, sinon le courant
pourrait circuler dès le raccordement des bornes positives.
● La batterie déchargée doit être branchée en bonne et due forme sur le
réseau de bord. 

301
Situations diverses

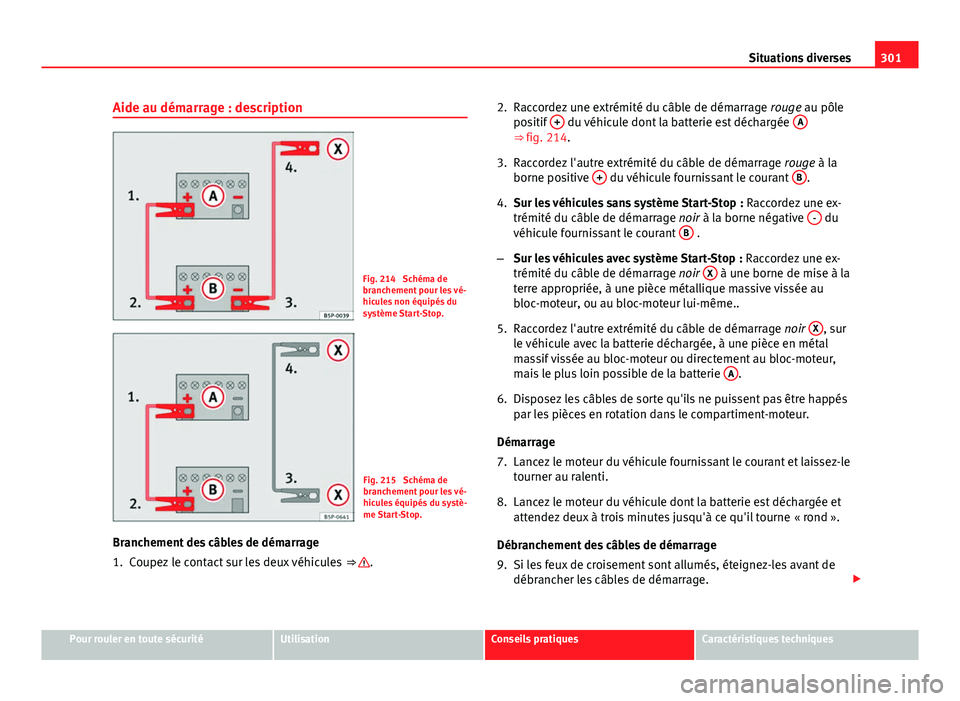

Aide au démarrage : description
Fig. 214 Schéma de
branchement pour les vé-
hicules non équipés du
système Start-Stop.
Fig. 215 Schéma de
branchement pour les vé-
hicules équipés du systè-
me Start-Stop.
Branchement des câbles de démarrage
1. Coupez le contact sur les deux véhicules ⇒ 
.2. Raccordez une extrémité du câble de démarrage
rouge au pôle
positif +
du véhicule dont la batterie est déchargée A⇒ fig. 214.
3. Raccordez l'autre extrémité du câble de démarrage rouge à la
borne positive +
du véhicule fournissant le courant B.
4. Sur les véhicules sans système Start-Stop : Raccordez une ex-
trémité du câble de démarrage noir à la borne négative -
du
véhicule fournissant le courant B .
– Sur les véhicules avec système Start-Stop : Raccordez une ex-
trémité du câble de démarrage noir X
à une borne de mise à la
terre appropriée, à une pièce métallique massive vissée au
bloc-moteur, ou au bloc-moteur lui-même..
5. Raccordez l'autre extrémité du câble de démarrage noir X
, sur
le véhicule avec la batterie déchargée, à une pièce en métal
massif vissée au bloc-moteur ou directement au bloc-moteur,
mais le plus loin possible de la batterie A
.
6. Disposez les câbles de sorte qu'ils ne puissent pas être happés par les pièces en rotation dans le compartiment-moteur.
Démarrage
7. Lancez le moteur du véhicule fournissant le courant et laissez-le tourner au ralenti.
8. Lancez le moteur du véhicule dont la batterie est déchargée et attendez deux à trois minutes jusqu'à ce qu'il tourne « rond ».
Débranchement des câbles de démarrage
9. Si les feux de croisement sont allumés, éteignez-les avant de débrancher les câbles de démarrage. 
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques

302Situations diverses

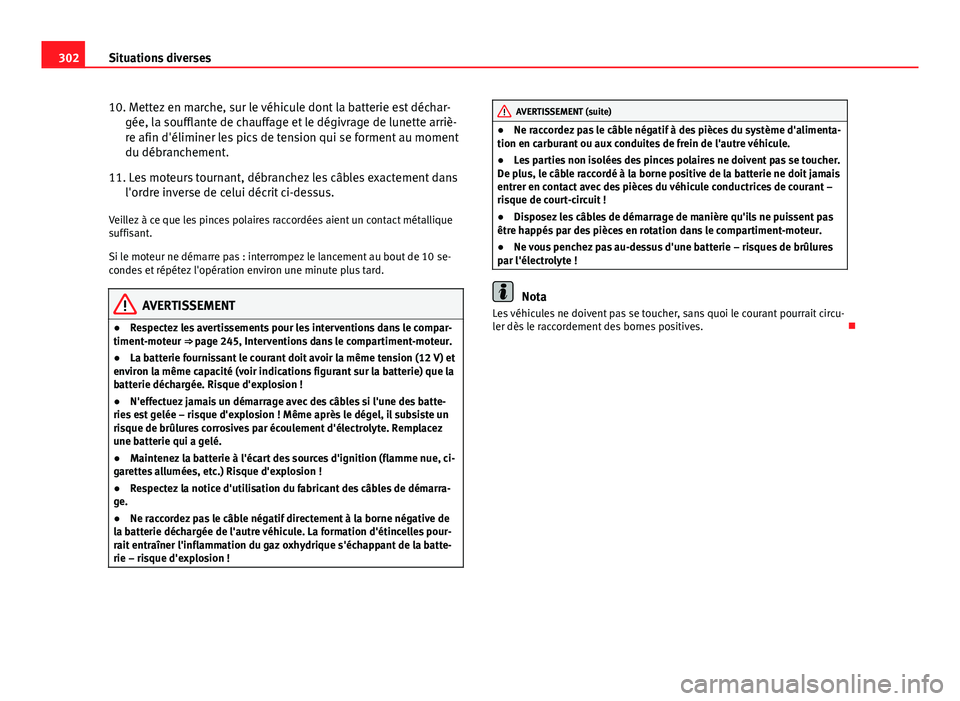

10. Mettez en marche, sur le véhicule dont la batterie est déchar-
gée, la soufflante de chauffage et le dégivrage de lunette arriè-
re afin d'éliminer les pics de tension qui se forment au moment
du débranchement.
11. Les moteurs tournant, débranchez les câbles exactement dans l'ordre inverse de celui décrit ci-dessus.
Veillez à ce que les pinces polaires raccordées aient un contact métallique
suffisant.
Si le moteur ne démarre pas : interrompez le lancement au bout de 10 se-
condes et répétez l'opération environ une minute plus tard.
AVERTISSEMENT
● Respectez les avertissements pour les interventions dans le compar-
timent-moteur ⇒ page 245, Interventions dans le compartiment-moteur.
● La batterie fournissant le courant doit avoir la même tension (12 V) et
environ la même capacité (voir indications figurant sur la batterie) que la
batterie déchargée. Risque d'explosion !
● N'effectuez jamais un démarrage avec des câbles si l'une des batte-
ries est gelée – risque d'explosion ! Même après le dégel, il subsiste un
risque de brûlures corrosives par écoulement d'électrolyte. Remplacez
une batterie qui a gelé.
● Maintenez la batterie à l'écart des sources d'ignition (flamme nue, ci-
garettes allumées, etc.) Risque d'explosion !
● Respectez la notice d'utilisation du fabricant des câbles de démarra-
ge.
● Ne raccordez pas le câble négatif directement à la borne négative de
la batterie déchargée de l'autre véhicule. La formation d'étincelles pour-
rait entraîner l'inflammation du gaz oxhydrique s'échappant de la batte-
rie – risque d'explosion !
AVERTISSEMENT (suite)
● Ne raccordez pas le câble négatif à des pièces du système d'alimenta-
tion en carburant ou aux conduites de frein de l'autre véhicule.
● Les parties non isolées des pinces polaires ne doivent pas se toucher.
De plus, le câble raccordé à la borne positive de la batterie ne doit jamais
entrer en contact avec des pièces du véhicule conductrices de courant –
risque de court-circuit !
● Disposez les câbles de démarrage de manière qu'ils ne puissent pas
être happés par des pièces en rotation dans le compartiment-moteur.
● Ne vous penchez pas au-dessus d'une batterie – risques de brûlures
par l'électrolyte !
Nota
Les véhicules ne doivent pas se toucher, sans quoi le courant pourrait circu-
ler dès le raccordement des bornes positives. 

303
Situations diverses

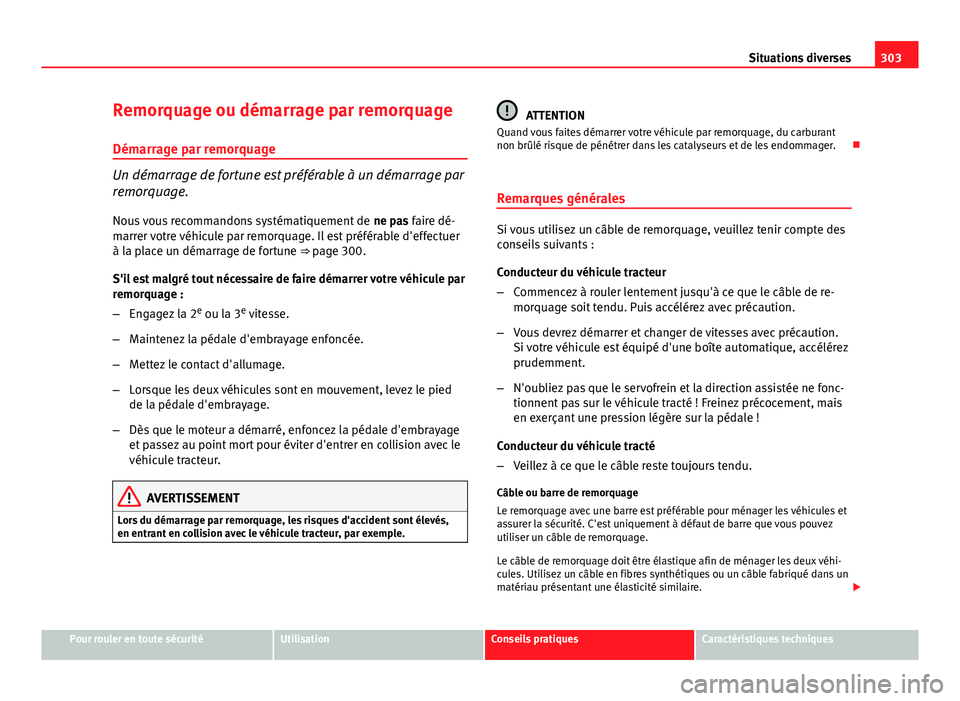

Remorquage ou démarrage par remorquage Démarrage par remorquage
Un démarrage de fortune est préférable à un démarrage par
remorquage.Nous vous recommandons systématiquement de ne pas faire dé-
marrer votre véhicule par remorquage. Il est préférable d'effectuer
à la place un démarrage de fortune ⇒ page 300.
S'il est malgré tout nécessaire de faire démarrer votre véhicule par
remorquage :
– Engagez la 2 e
ou la 3 e
vitesse.
– Maintenez la pédale d'embrayage enfoncée.
– Mettez le contact d'allumage.
– Lorsque les deux véhicules sont en mouvement, levez le pied
de la pédale d'embrayage.
– Dès que le moteur a démarré, enfoncez la pédale d'embrayage
et passez au point mort pour éviter d'entrer en collision avec le
véhicule tracteur.
AVERTISSEMENT
Lors du démarrage par remorquage, les risques d'accident sont élevés,
en entrant en collision avec le véhicule tracteur, par exemple.
ATTENTION
Quand vous faites démarrer votre véhicule par remorquage, du carburant
non brûlé risque de pénétrer dans les catalyseurs et de les endommager. 
Remarques générales
Si vous utilisez un câble de remorquage, veuillez tenir compte des
conseils suivants :
Conducteur du véhicule tracteur
– Commencez à rouler lentement jusqu'à ce que le câble de re-
morquage soit tendu. Puis accélérez avec précaution.
– Vous devrez démarrer et changer de vitesses avec précaution.
Si votre véhicule est équipé d'une boîte automatique, accélérez
prudemment.
– N'oubliez pas que le servofrein et la direction assistée ne fonc-
tionnent pas sur le véhicule tracté ! Freinez précocement, mais
en exerçant une pression légère sur la pédale !
Conducteur du véhicule tracté
– Veillez à ce que le câble reste toujours tendu.
Câble ou barre de remorquage
Le remorquage avec une barre est préférable pour ménager les véhicules et
assurer la sécurité. C'est uniquement à défaut de barre que vous pouvez
utiliser un câble de remorquage.
Le câble de remorquage doit être élastique afin de ménager les deux véhi-
cules. Utilisez un câble en fibres synthétiques ou un câble fabriqué dans un
matériau présentant une élasticité similaire. 
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques

304Situations diverses

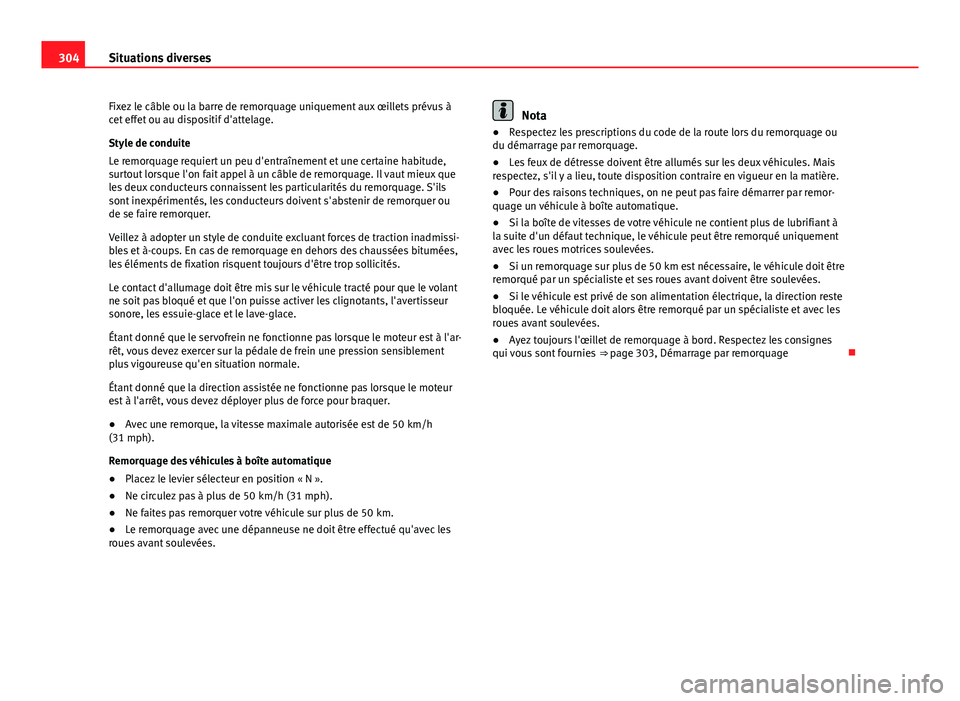

Fixez le câble ou la barre de remorquage uniquement aux œillets prévus à
cet effet ou au dispositif d'attelage.
Style de conduite
Le remorquage requiert un peu d'entraînement et une certaine habitude,
surtout lorsque l'on fait appel à un câble de remorquage. Il vaut mieux que
les deux conducteurs connaissent les particularités du remorquage. S'ils
sont inexpérimentés, les conducteurs doivent s'abstenir de remorquer ou
de se faire remorquer.
Veillez à adopter un style de conduite excluant forces de traction inadmissi-
bles et à-coups. En cas de remorquage en dehors des chaussées bitumées,
les éléments de fixation risquent toujours d'être trop sollicités.
Le contact d'allumage doit être mis sur le véhicule tracté pour que le volant
ne soit pas bloqué et que l'on puisse activer les clignotants, l'avertisseur
sonore, les essuie-glace et le lave-glace.
Étant donné que le servofrein ne fonctionne pas lorsque le moteur est à l'ar-
rêt, vous devez exercer sur la pédale de frein une pression sensiblement
plus vigoureuse qu'en situation normale.
Étant donné que la direction assistée ne fonctionne pas lorsque le moteur
est à l'arrêt, vous devez déployer plus de force pour braquer.
● Avec une remorque, la vitesse maximale autorisée est de 50 km/h
(31 mph).
Remorquage des véhicules à boîte automatique
● Placez le levier sélecteur en position « N ».
● Ne circulez pas à plus de 50 km/h (31 mph).
● Ne faites pas remorquer votre véhicule sur plus de 50 km.
● Le remorquage avec une dépanneuse ne doit être effectué qu'avec les
roues avant soulevées.
Nota
● Respectez les prescriptions du code de la route lors du remorquage ou
du démarrage par remorquage.
● Les feux de détresse doivent être allumés sur les deux véhicules. Mais
respectez, s'il y a lieu, toute disposition contraire en vigueur en la matière.
● Pour des raisons techniques, on ne peut pas faire démarrer par remor-
quage un véhicule à boîte automatique.
● Si la boîte de vitesses de votre véhicule ne contient plus de lubrifiant à
la suite d'un défaut technique, le véhicule peut être remorqué uniquement
avec les roues motrices soulevées.
● Si un remorquage sur plus de 50 km est nécessaire, le véhicule doit être
remorqué par un spécialiste et ses roues avant doivent être soulevées.
● Si le véhicule est privé de son alimentation électrique, la direction reste
bloquée. Le véhicule doit alors être remorqué par un spécialiste et avec les
roues avant soulevées.
● Ayez toujours l'œillet de remorquage à bord. Respectez les consignes
qui vous sont fournies ⇒ page 303, Démarrage par remorquage 

305
Situations diverses

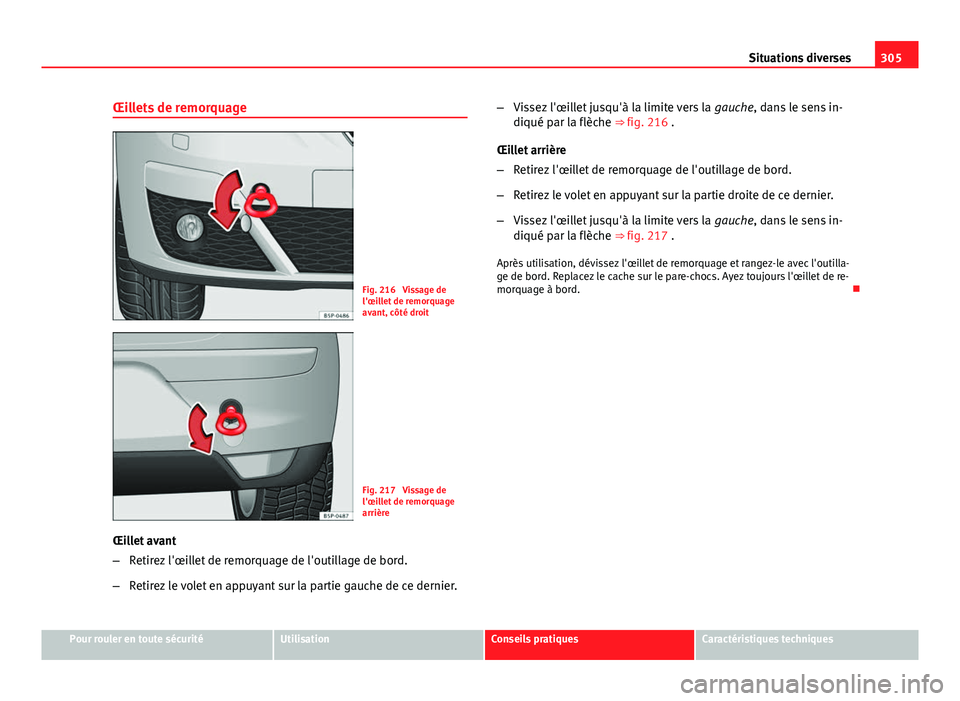

Œillets de remorquage
Fig. 216 Vissage de
l'œillet de remorquage
avant, côté droit
Fig. 217 Vissage de
l'œillet de remorquage
arrière
Œillet avant
– Retirez l'œillet de remorquage de l'outillage de bord.
– Retirez le volet en appuyant sur la partie gauche de ce dernier. –
Vissez l'œillet jusqu'à la limite vers la gauche, dans le sens in-
diqué par la flèche ⇒ fig. 216 .
Œillet arrière
– Retirez l'œillet de remorquage de l'outillage de bord.
– Retirez le volet en appuyant sur la partie droite de ce dernier.
– Vissez l'œillet jusqu'à la limite vers la gauche, dans le sens in-
diqué par la flèche ⇒ fig. 217 .
Après utilisation, dévissez l'œillet de remorquage et rangez-le avec l'outilla-
ge de bord. Replacez le cache sur le pare-chocs. Ayez toujours l'œillet de re-
morquage à bord. 
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques

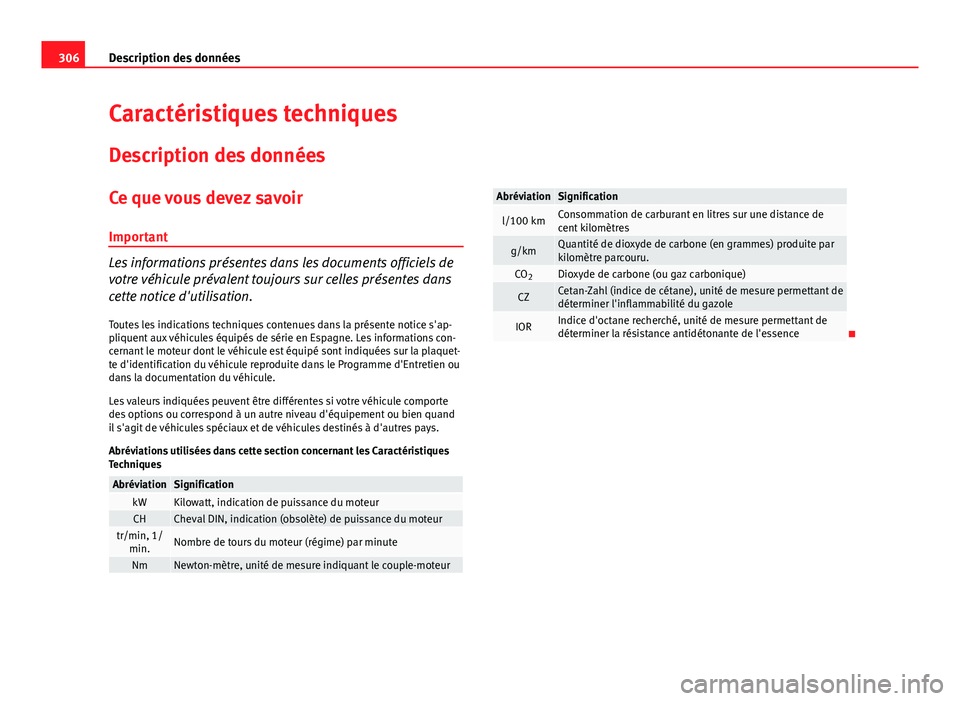

306Description des données
Caractéristiques techniques
Description des données
Ce que vous devez savoir Important
Les informations présentes dans les documents officiels de
votre véhicule prévalent toujours sur celles présentes dans
cette notice d'utilisation.
Toutes les indications techniques contenues dans la présente notice s'ap-
pliquent aux véhicules équipés de série en Espagne. Les informations con-
cernant le moteur dont le véhicule est équipé sont indiquées sur la plaquet-
te d'identification du véhicule reproduite dans le Programme d'Entretien ou
dans la documentation du véhicule.
Les valeurs indiquées peuvent être différentes si votre véhicule comporte
des options ou correspond à un autre niveau d'équipement ou bien quand
il s'agit de véhicules spéciaux et de véhicules destinés à d'autres pays.
Abréviations utilisées dans cette section concernant les Caractéristiques
Techniques
AbréviationSignificationkWKilowatt, indication de puissance du moteurCHCheval DIN, indication (obsolète) de puissance du moteurtr/min, 1/ min.Nombre de tours du moteur (régime) par minute
NmNewton-mètre, unité de mesure indiquant le couple-moteur
AbréviationSignification
l/100 kmConsommation de carburant en litres sur une distance de
cent kilomètres
g/kmQuantité de dioxyde de carbone (en grammes) produite par
kilomètre parcouru.
CO 2Dioxyde de carbone (ou gaz carbonique)
CZCetan-Zahl (indice de cétane), unité de mesure permettant de
déterminer l'inflammabilité du gazole
IORIndice d'octane recherché, unité de mesure permettant de
déterminer la résistance antidétonante de l'essence

307
Description des données

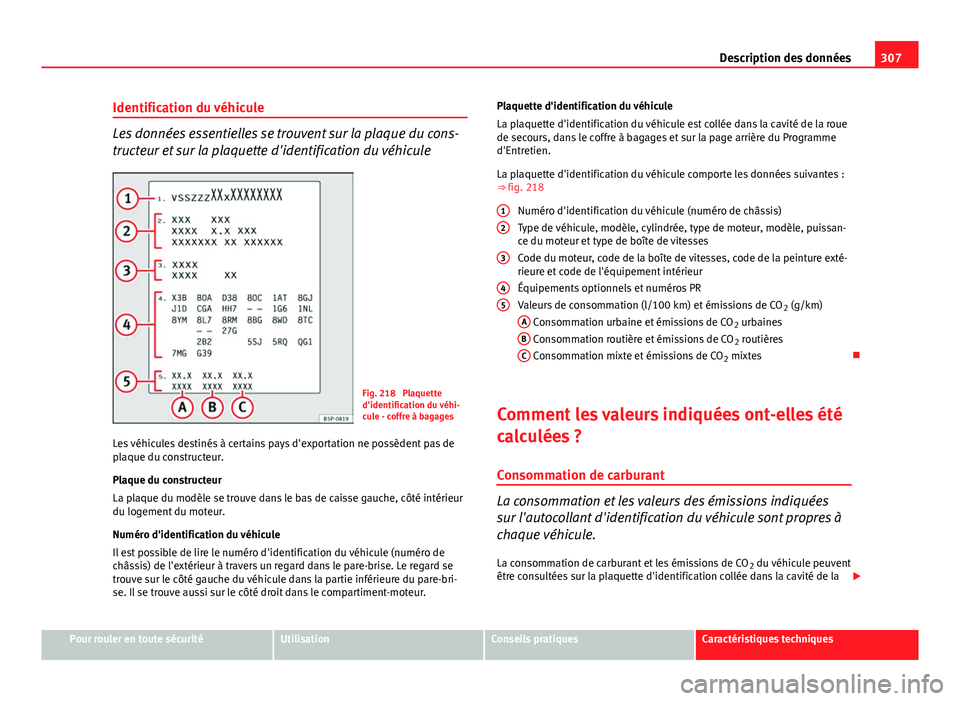

Identification du véhicule
Les données essentielles se trouvent sur la plaque du cons-
tructeur et sur la plaquette d'identification du véhicule
Fig. 218 Plaquette
d'identification du véhi-
cule - coffre à bagages
Les véhicules destinés à certains pays d'exportation ne possèdent pas de
plaque du constructeur.
Plaque du constructeur
La plaque du modèle se trouve dans le bas de caisse gauche, côté intérieur
du logement du moteur.
Numéro d'identification du véhicule
Il est possible de lire le numéro d'identification du véhicule (numéro de
châssis) de l'extérieur à travers un regard dans le pare-brise. Le regard se
trouve sur le côté gauche du véhicule dans la partie inférieure du pare-bri-
se. Il se trouve aussi sur le côté droit dans le compartiment-moteur. Plaquette d'identification du véhicule
La plaquette d'identification du véhicule est collée dans la cavité de la roue
de secours, dans le coffre à bagages et sur la page arrière du Programme
d'Entretien.
La plaquette d'identification du véhicule comporte les données suivantes :
⇒ fig. 218
Numéro d'identification du véhicule (numéro de châssis)
Type de véhicule, modèle, cylindrée, type de moteur, modèle, puissan-
ce du moteur et type de boîte de vitesses
Code du moteur, code de la boîte de vitesses, code de la peinture exté-
rieure et code de l'équipement intérieur
Équipements optionnels et numéros PR
Valeurs de consommation (l/100 km) et émissions de CO 2 (g/km)
A
Consommation urbaine et émissions de CO 2 urbaines
B Consommation routière et émissions de CO 2 routières
C Consommation mixte et émissions de CO 2 mixtes

Comment les valeurs indiquées ont-elles été
calculées ? Consommation de carburant
La consommation et les valeurs des émissions indiquées
sur l'autocollant d'identification du véhicule sont propres à
chaque véhicule. La consommation de carburant et les émissions de CO 2 du véhicule peuvent
être consultées sur la plaquette d'identification collée dans la cavité de la 
1
2
3
45
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques

308Description des données

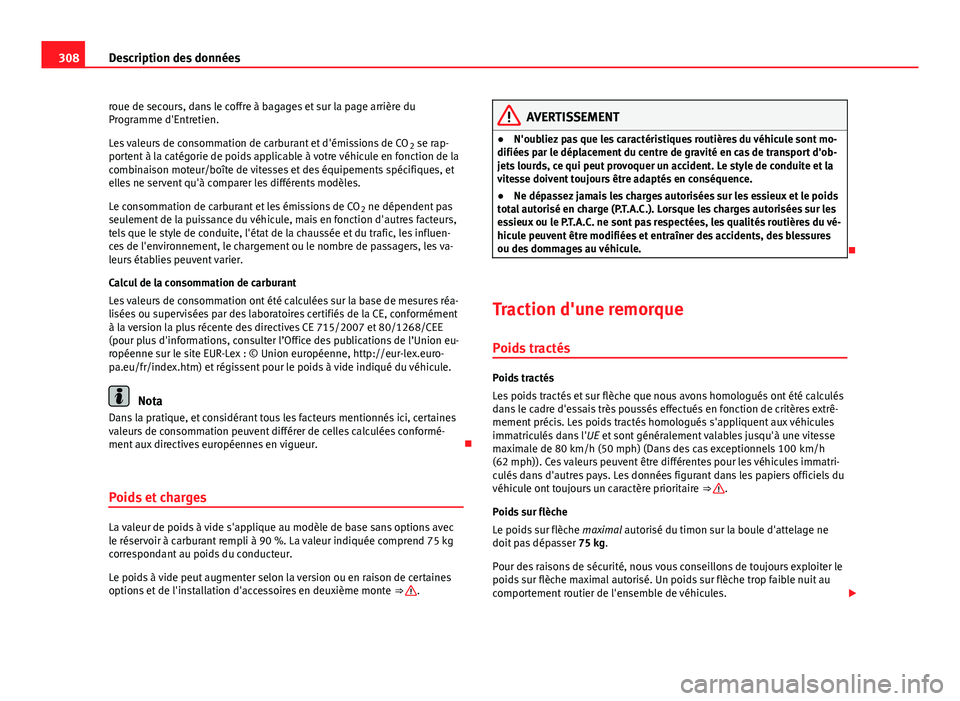

roue de secours, dans le coffre à bagages et sur la page arrière du
Programme d'Entretien.
Les valeurs de consommation de carburant et d'émissions de CO 2 se rap-
portent à la catégorie de poids applicable à votre véhicule en fonction de la
combinaison moteur/boîte de vitesses et des équipements spécifiques, et
elles ne servent qu'à comparer les différents modèles.
Le consommation de carburant et les émissions de CO 2 ne dépendent pas
seulement de la puissance du véhicule, mais en fonction d'autres facteurs,
tels que le style de conduite, l'état de la chaussée et du trafic, les influen-
ces de l'environnement, le chargement ou le nombre de passagers, les va-
leurs établies peuvent varier.
Calcul de la consommation de carburant
Les valeurs de consommation ont été calculées sur la base de mesures réa-
lisées ou supervisées par des laboratoires certifiés de la CE, conformément
à la version la plus récente des directives CE 715/2007 et 80/1268/CEE
(pour plus d'informations, consulter l’Office des publications de l’Union eu-
ropéenne sur le site EUR-Lex : © Union européenne, http://eur-lex.euro-
pa.eu/fr/index.htm) et régissent pour le poids à vide indiqué du véhicule.
Nota
Dans la pratique, et considérant tous les facteurs mentionnés ici, certaines
valeurs de consommation peuvent différer de celles calculées conformé-
ment aux directives européennes en vigueur. 
Poids et charges
La valeur de poids à vide s'applique au modèle de base sans options avec
le réservoir à carburant rempli à 90 %. La valeur indiquée comprend 75 kg
correspondant au poids du conducteur.
Le poids à vide peut augmenter selon la version ou en raison de certaines
options et de l'installation d'accessoires en deuxième monte ⇒ 
.
AVERTISSEMENT
● N'oubliez pas que les caractéristiques routières du véhicule sont mo-
difiées par le déplacement du centre de gravité en cas de transport d'ob-
jets lourds, ce qui peut provoquer un accident. Le style de conduite et la
vitesse doivent toujours être adaptés en conséquence.
● Ne dépassez jamais les charges autorisées sur les essieux et le poids
total autorisé en charge (P.T.A.C.). Lorsque les charges autorisées sur les
essieux ou le P.T.A.C. ne sont pas respectées, les qualités routières du vé-
hicule peuvent être modifiées et entraîner des accidents, des blessures
ou des dommages au véhicule.

Traction d'une remorque Poids tractés
Poids tractés
Les poids tractés et sur flèche que nous avons homologués ont été calculés
dans le cadre d'essais très poussés effectués en fonction de critères extrê-
mement précis. Les poids tractés homologués s'appliquent aux véhicules
immatriculés dans l' UE et sont généralement valables jusqu'à une vitesse
maximale de 80 km/h (50 mph) (Dans des cas exceptionnels 100 km/h
(62 mph)). Ces valeurs peuvent être différentes pour les véhicules immatri-
culés dans d'autres pays. Les données figurant dans les papiers officiels du
véhicule ont toujours un caractère prioritaire ⇒ 
.
Poids sur flèche
Le poids sur flèche maximal autorisé du timon sur la boule d'attelage ne
doit pas dépasser 75 kg.
Pour des raisons de sécurité, nous vous conseillons de toujours exploiter le
poids sur flèche maximal autorisé. Un poids sur flèche trop faible nuit au
comportement routier de l'ensemble de véhicules. 
